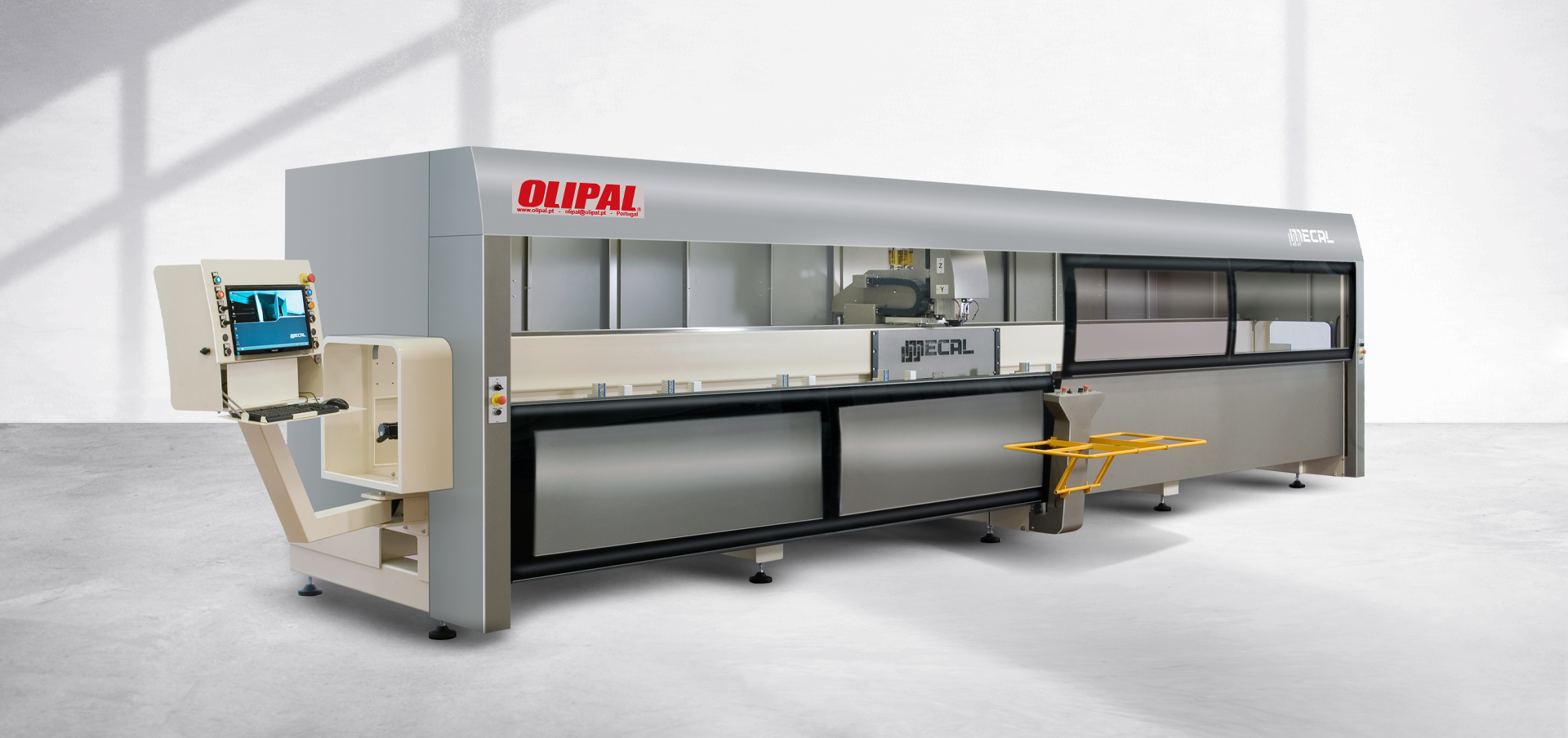

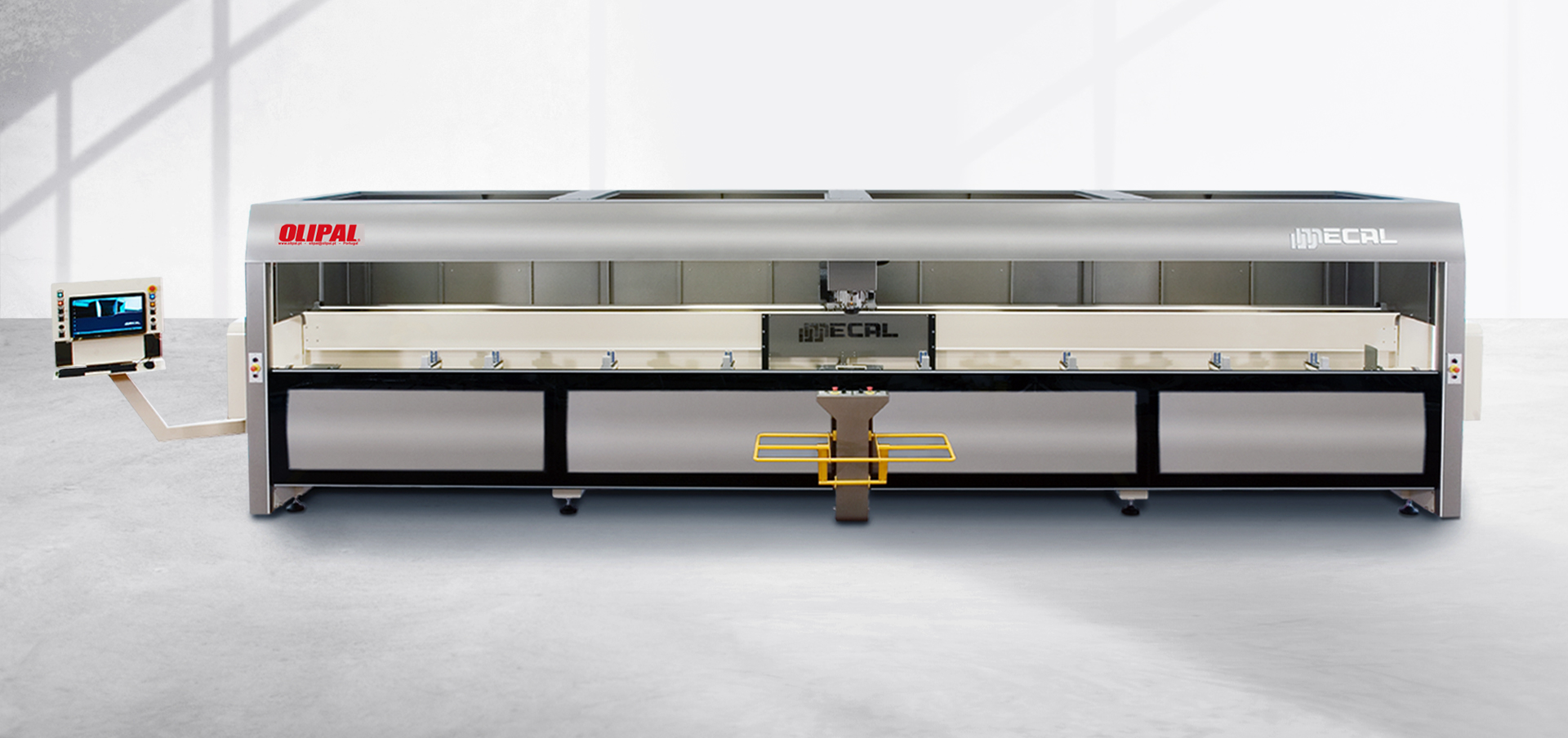

MC 305 GIANOS

Centro de mecanização CNC 3 eixos + 2

Centro de mecanização de 3+2 eixos controlados por CNC, 3 eixos (X, Y, Z) são dedicados à movimentação do eletromandril e os outros 2 eixos (A, B) dedicados ao movimento das duas traves que sustentam as peças.  Com um design modular em chapa eletrosoldada é altamente robusto e ideal para o processamento de perfis de alumínio, PVC, ligas leves em geral e aço.


Versões:
MC 305 GIANOS TM
MC 305 GIANOS TM DPM
MC 305 GIANOS TM MMI

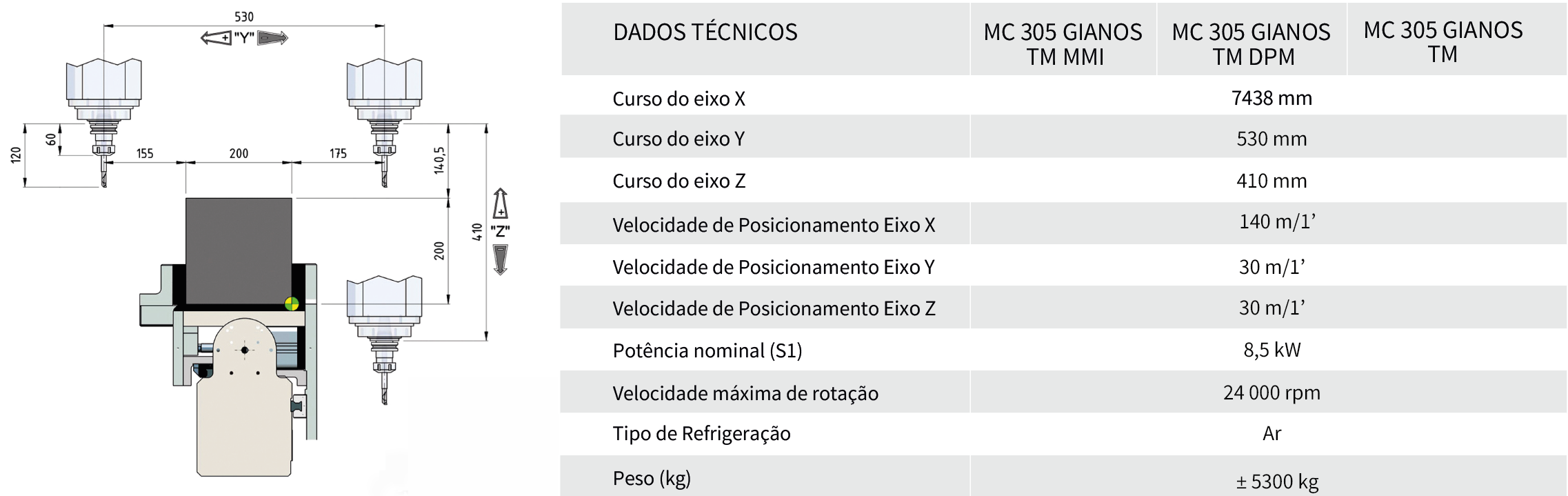

SECÇÃO DE TRABALHO
 200 x 200 mm (YxZ)




ARMAZÉM DE FERRAMENTAS
11 Posições




ROTAÇÃO DA TRAVE
± 135°

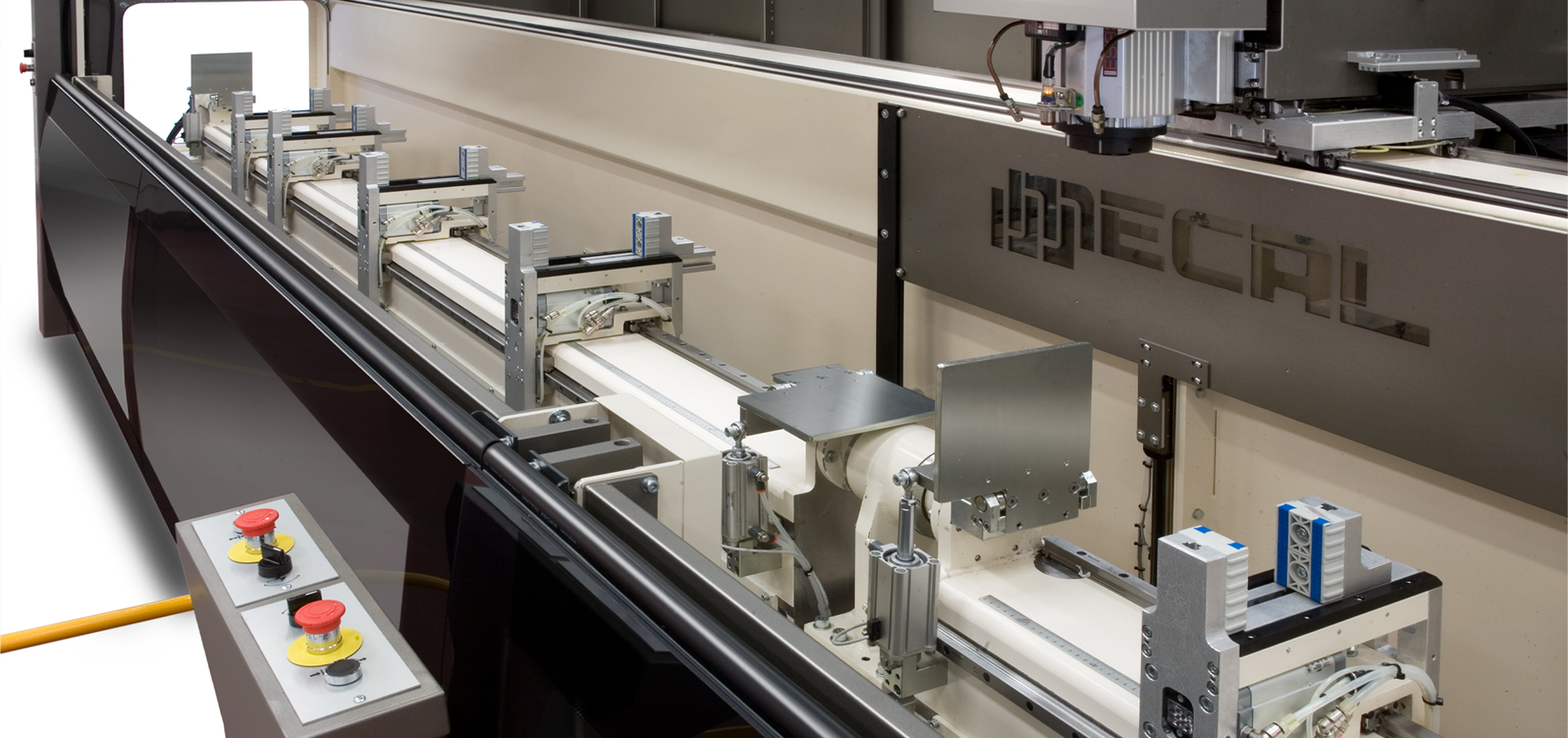

  • As peças são fixadas com 4 apertos pneumáticos, deslizando em cada trave móvel (5 eixos).
  • Com acessórios dedicados, pode trabalhar em 5 faces de perfis de alumínio, PVC e aço.
  • Adequado para o processamento de perfis de alumínio extrudado para arquitetura residencial e para perfis moldados em aço leve.
  • Os eixos funcionam sobre guias perfiladas e de precisão, são acionados por motores gerenciados por sistemas digitais. Todos os sistemas de movimento do eixo são lubrificados por um sistema centralizado automático.
  • As peças de trabalho podem ser alocadas em duas vigas móveis separadas, que podem ser giradas independentemente ou sincronizadas, gerenciadas diretamente pelo ciclo de controlo.
  • Os apertos pneumáticos funcionam sobre guias perfiladas e de precisão.
  • Utilizando uma fresa de disco, as operações de fresamento podem ser realizadas em ambas as extremidades do perfil (ciclo de fresamento final).
  • As operações de fresagem podem ser realizadas com interpolação linear e circular nos eixos X, Y, Z.
  • Os batentes retráteis (direito e esquerdo) permitem carregar perfis com comprimentos complementares, mesmo com diferentes seções e processos.
  • O eletromandril foi projetado para a troca rápida do fuso porta-ferramentas.
  • Troca da ferramentas automática.
  • O armazém de ferramentas está instalado na zona central da base e tem 11 posições. Pode conter ferramentas para fresamento, rosqueamento, topo e também cabeçotes angulares para mecanização nas extremidades do perfil.
  • A refrigeração das ferramentas é efetuada por uma centralina com sistema minimal.
  • Predisposição para a utilização de gavetas para coleta de residuos.
  • Predisposição para instalação de tapete transportador motorizado de resíduos.
  • Declaração de Conformidade CE de acordo com a diretiva da UE para máquinas.

  • TM: Trave Móvel
  • DPMDispositivo di Posizionamento Morse. A máquina está equipada de um dispositivo com acionamento combinado pneumático / eletrónico, dedicado ao posicionamento automático dos apertos, um após o outro.
  • MMI: Morse Motorizzate Indipendenti. A máquina está equipada com um sistema, com acionamento pneumático /eletrónico combinado, dedicado ao posicionamento automático e independente de cada um dos apertos.
