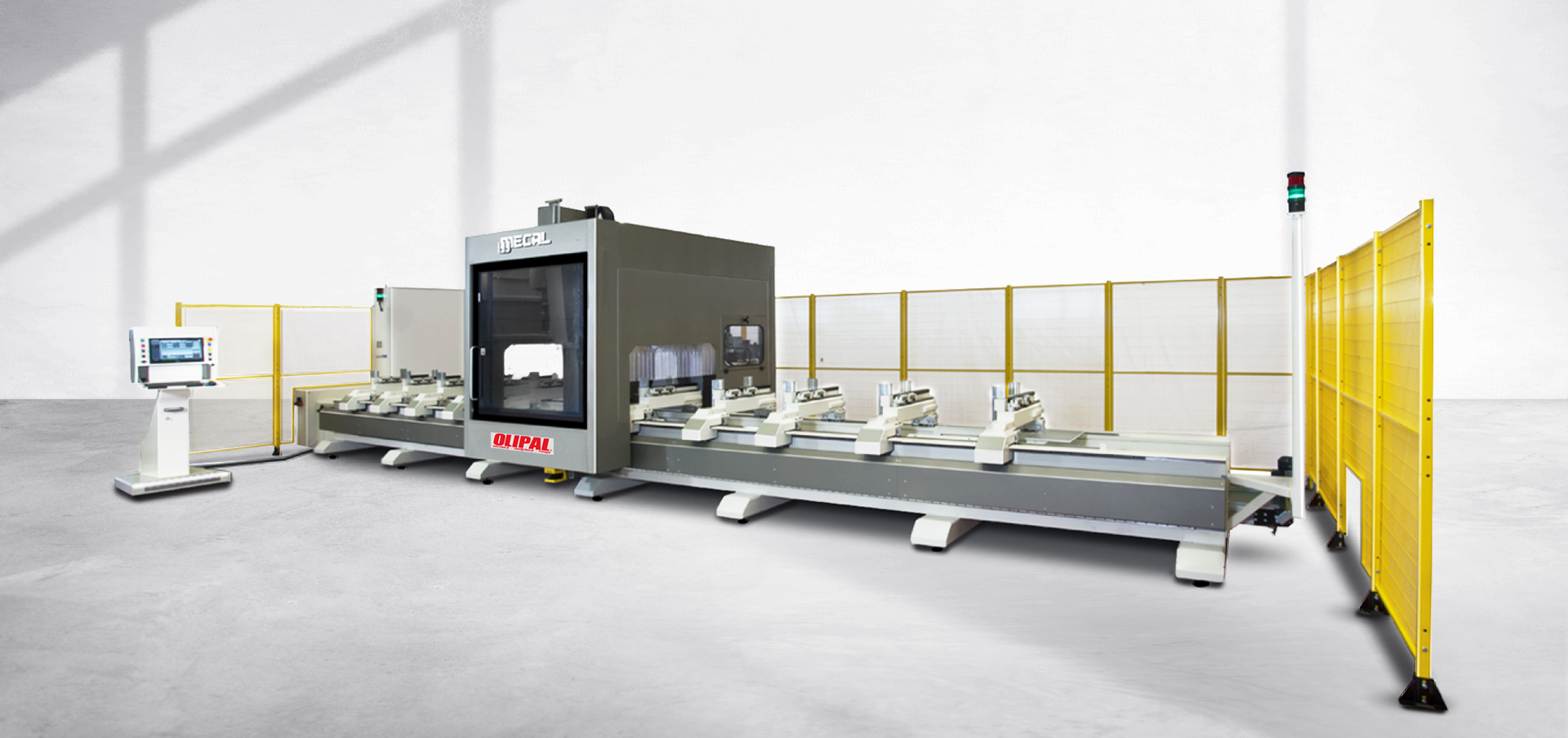

MC 302 GEOS–5MDT

Centro de mecanização CNC 5 eixos

Centro de mecanização com 5 eixos (X, Y, Z, A, C) controlados por CNC, indicado para o processamento de perfis de alumínio de grandes dimensões.
O eixo X/longitudinal, o eixo Y/transversal e o eixo Z /vertical, pertencem ao movimento da máquina e podem ser interpolares em modo linear e em modo circular sobre o plano geométrico tridimensional, já o eixo A e C pertencem a cabeça de fresagem HS450.

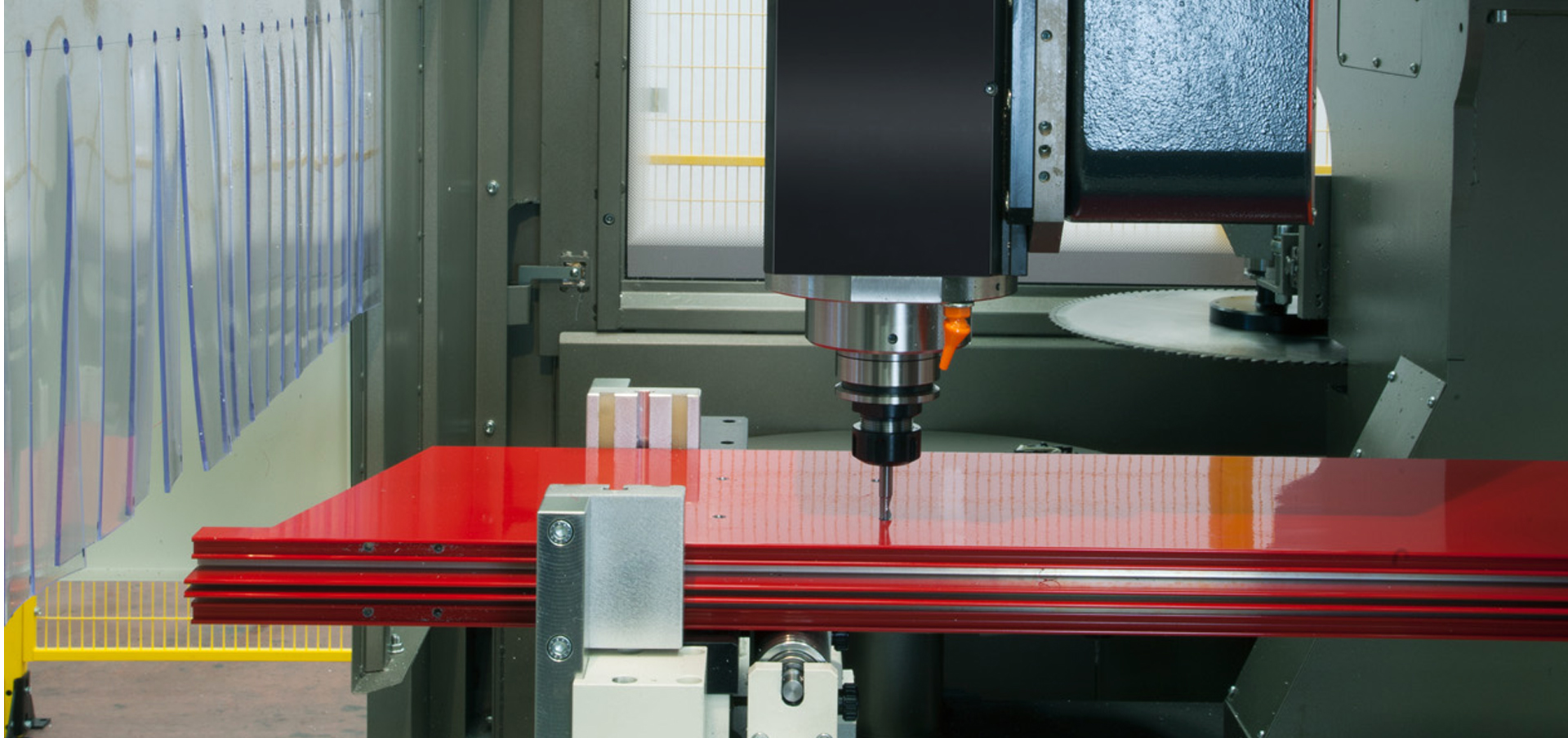

Utilizando uma broca, fresa frontal ou uma ferramenta de roscar pode trabalhar em qualquer face do perfil.

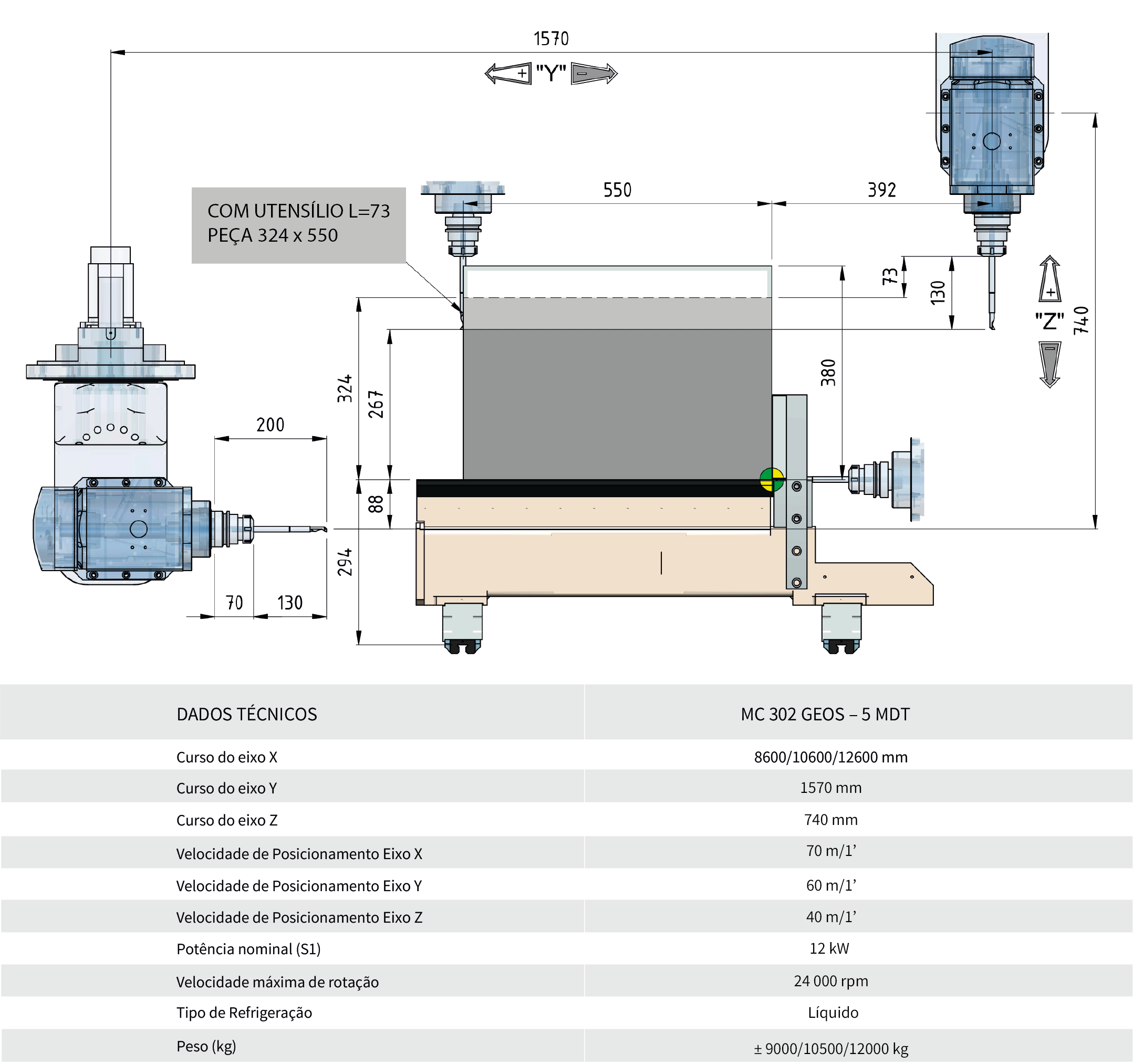

SECÇÃO DE TRABALHO
550 x 320 mm (YxZ)




ARMAZÉM DE FERRAMENTAS
18 Posições




EIXO A
± 120°




EIXO C
± 220°




  • A estrutura de base tubular e extremamente robusta em chapa electrosoldada.
  • O nivelamento é assegurado por pés com alturas reguláveis e distribuído por todo o comprimento da base.
  • Na base foi aproveitado o alojamento para o sistema elétrico e pneumático principal. Na base estão montadas as guias de deslizamento e porta-cabos da instalação complementar.
  • Mediante a interposição de guias lineares de deslizamento, uma estrutura móvel longitudinalmente (X) sustém o eixo transversal (Y), sobre o qual o eixo vertical (Z) no qual está alojado o mandril.
  • A base está realizada de modo a convergir para o centro os resíduos resultantes dos trabalhos realizados, no entanto pode ser recolhido num recipiente extraível manualmente.
  • Predisposição para instalação de tapete transportador motorizado de resíduos
  • Declaração de Conformidade CE de acordo com a diretiva da UE para máquinas.

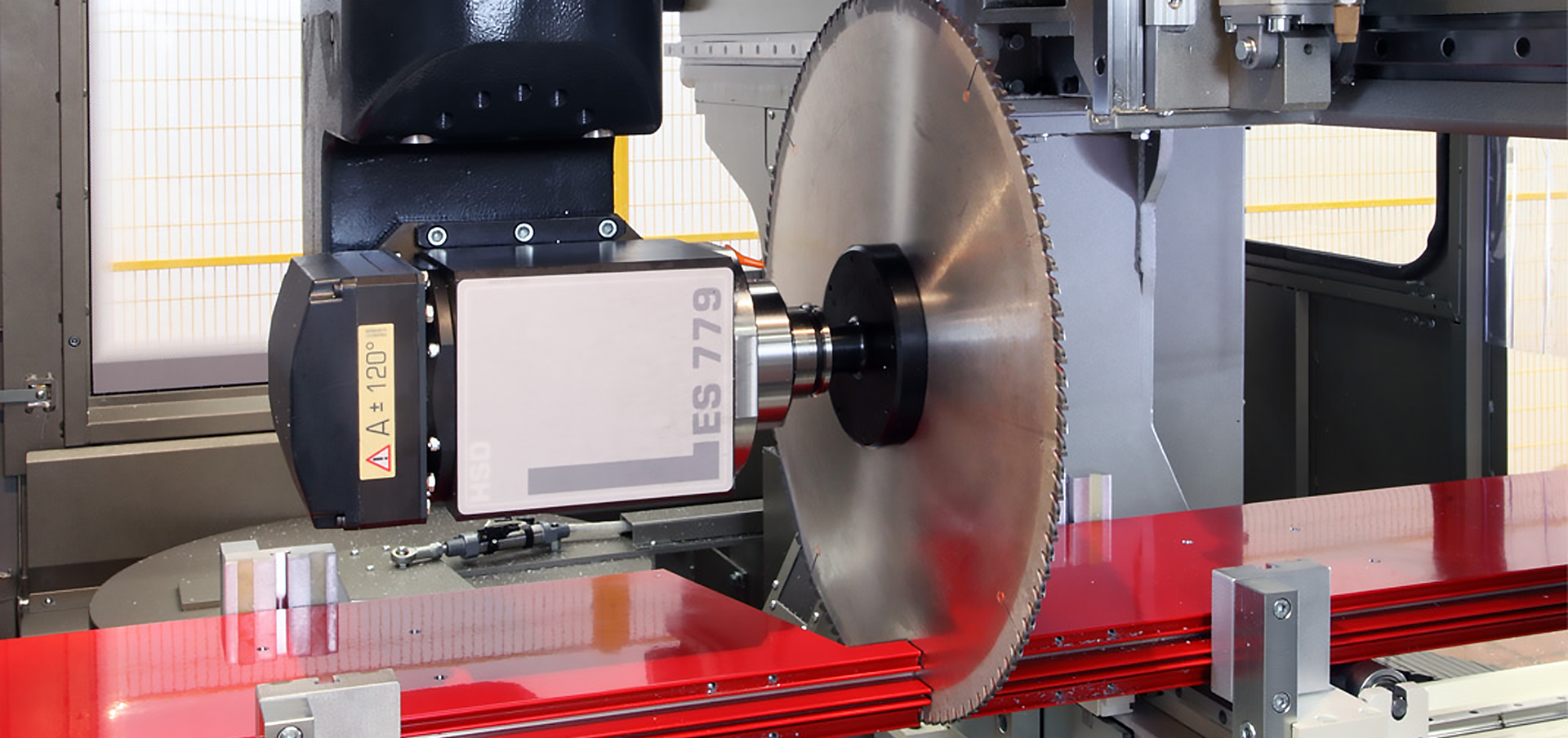

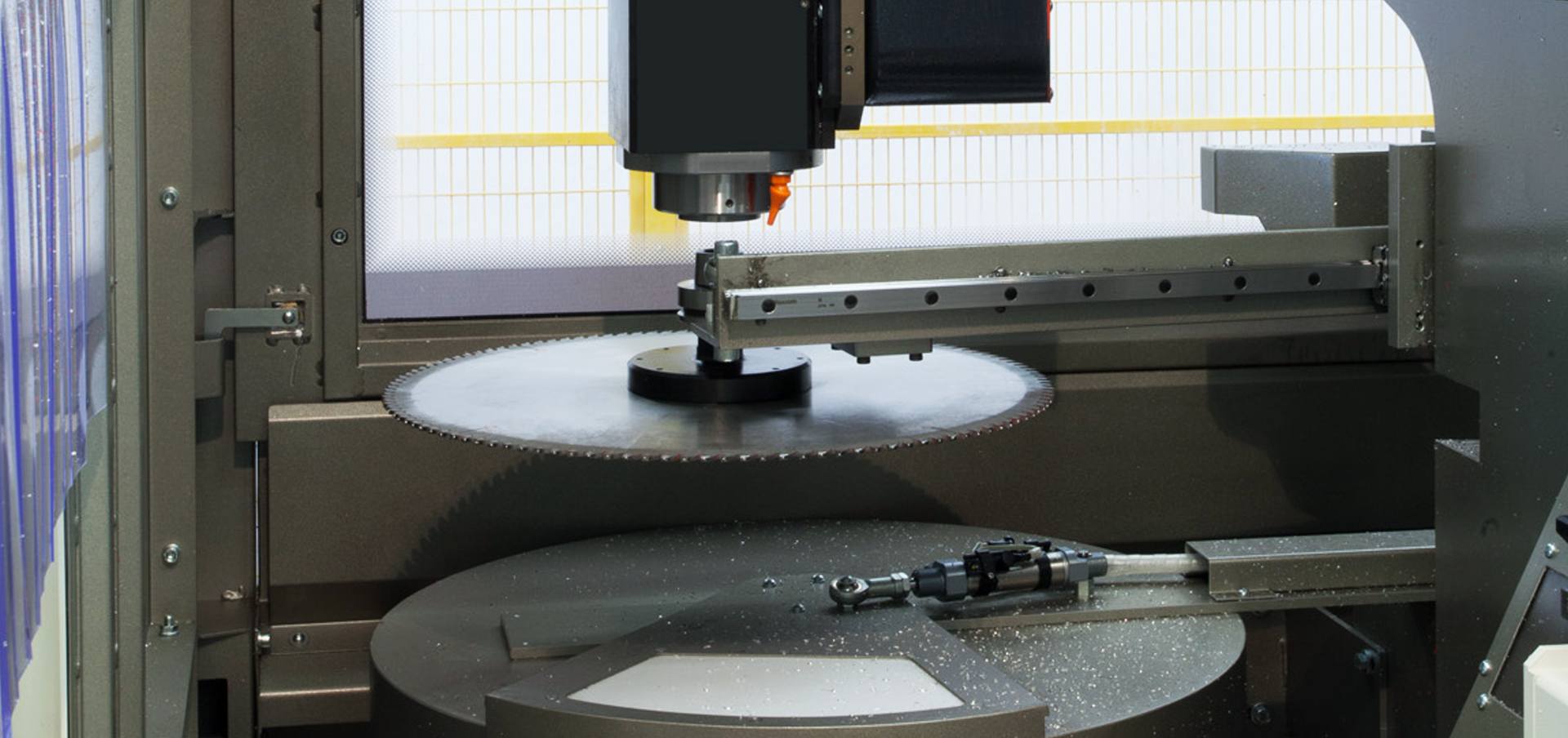

  • MDT – Módulo de corte : Trata-se de um sistema para obter peças múltiplas, de comprimento complementar, produto de uma só barra de perfil. As morsas utilizadas são dotadas de motorização independente. Prevê-se que cada peça de trabalho precise pelo menos duas morsas. Uma vez cortado, o segmento obtido move-se automaticamente ao longo do eixo longitudinal da máquina, até chegar a determinada posição.
GEOS (1)

MC 302 GEOS – 5 MDT

Perfis de Grandes Dimensões!
