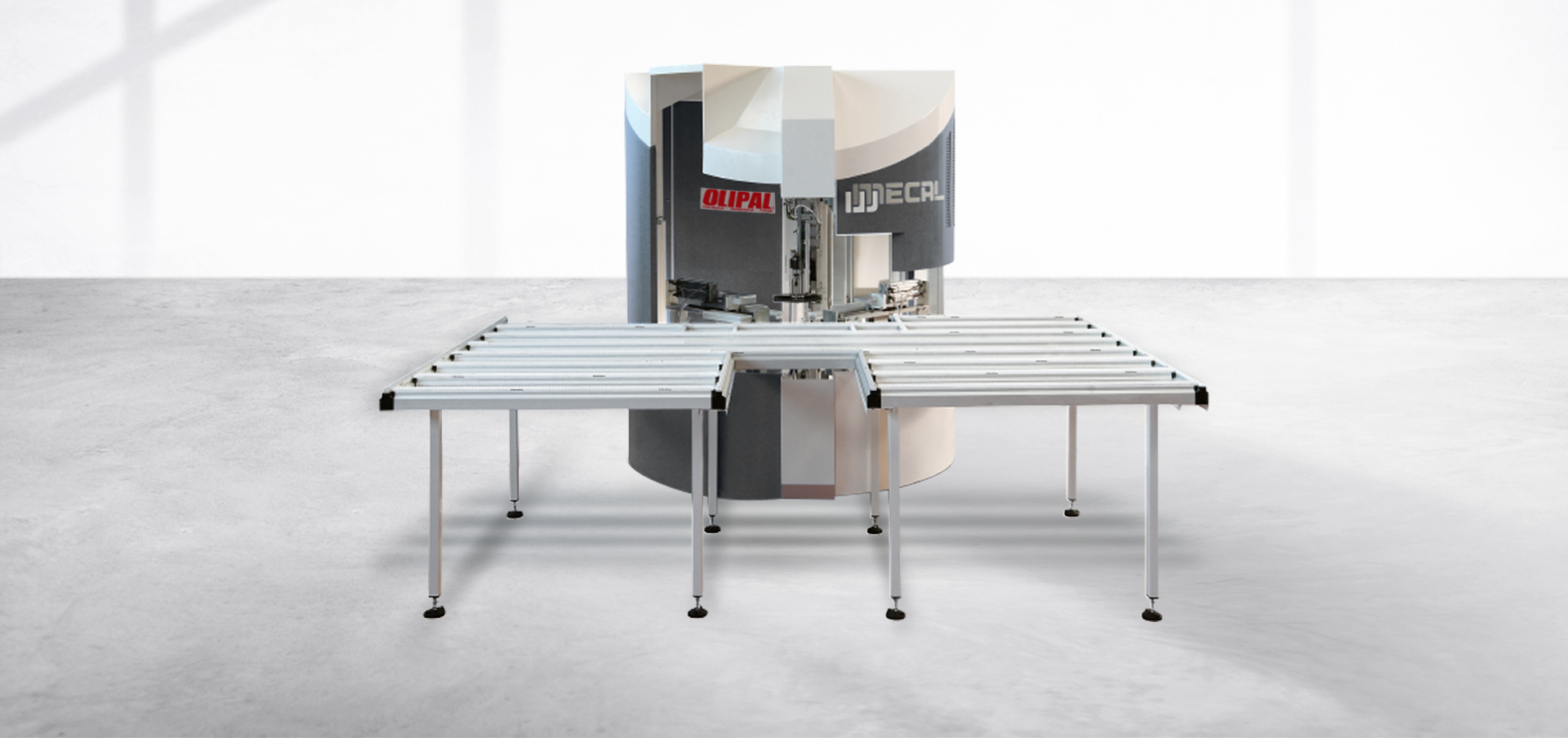

MZ-4
Máquina de Limpar Automática
Máquina de limpar de ângulo automático de 4 eixos controlados por CNC, para a laboração sobre perfis de janelas em PVC soldados com ângulos de 90°. O posicionamento do quadro realiza-se com apoio da estrutura ao ângulo interno, o que permite o bloqueio da peça, inclusive com perfis de diferentes secções.
Características
- A programação e gestão da máquina realiza-se por meio de PC desktop com sistema operativo Windows XP que permite a memorização de um número virtual limitado de programas de trabalho.
- A configuração dos planos de trabalho é feita a partir de desenhos em DXF dos perfis a utilizar, que se podem introduzir por USB e LAN.
- Todos os movimentos de translação da máquina acionam-se por motores lineares.
- Todos os movimentos de transporte da máquina ocorrem sobre guias lineares de precisão com patins com recirculação de esferas.
- Os eixos Y1 e Z1 pertencem ao veio superior este pode ser equipado com 2 fresas, 1 fresa de disco e 4 navalhas.
- Os eixos Y2 e Z2 pertencem ao veio inferior este pode ser equipado com 1 fresas, 1 fresa de disco e 4 navalhas.
- Os eixos trabalham em simultâneo, o que reduz o ciclo de trabalho.
