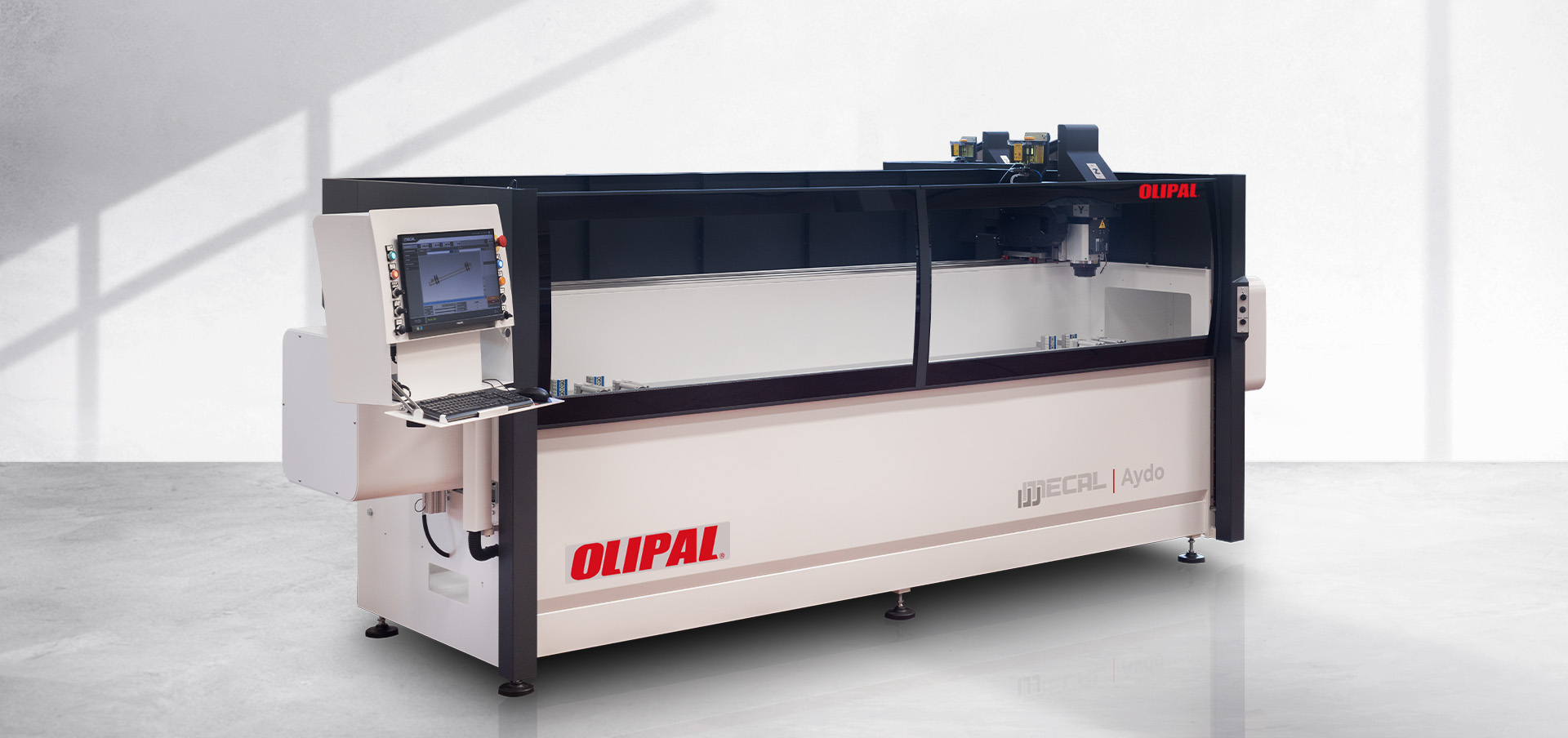

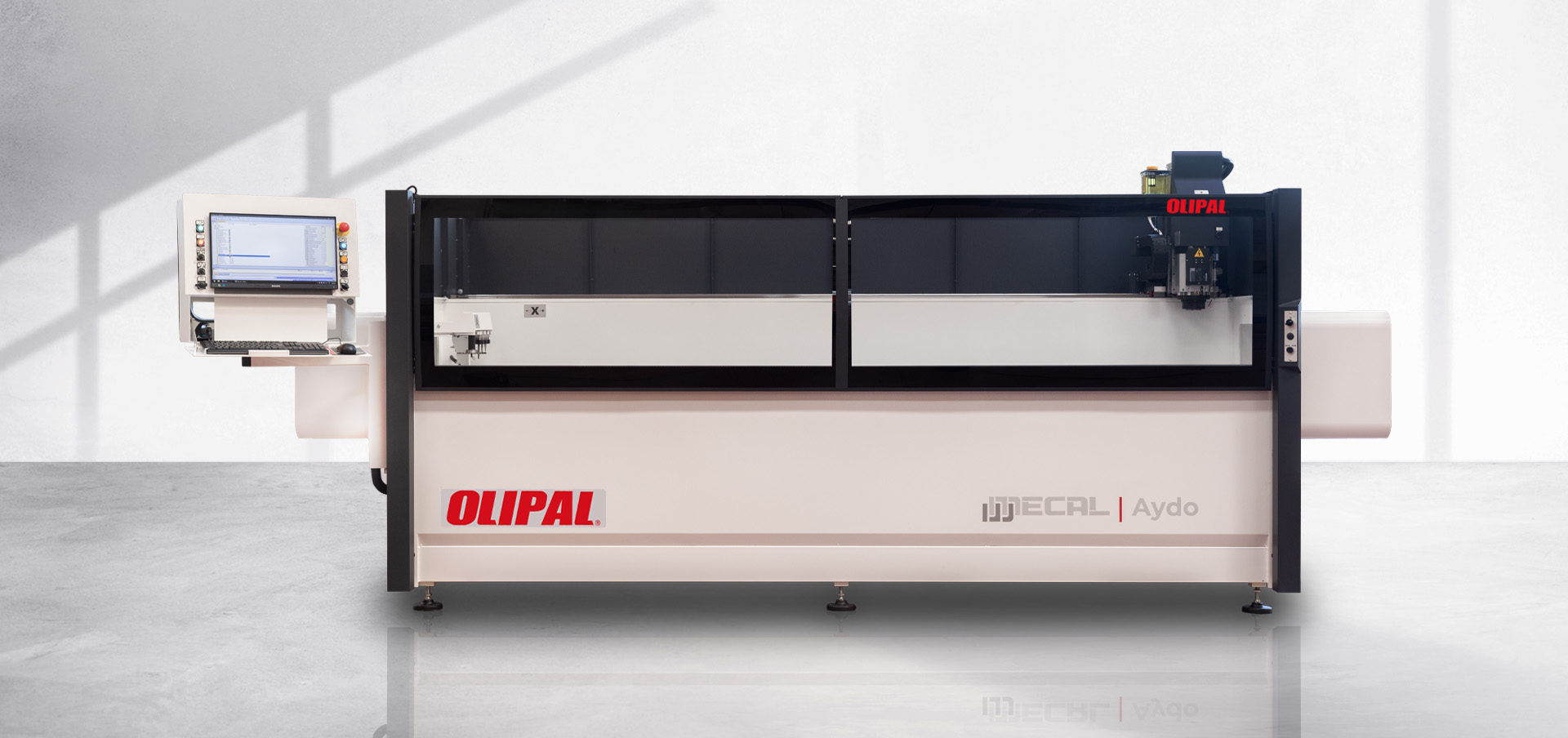

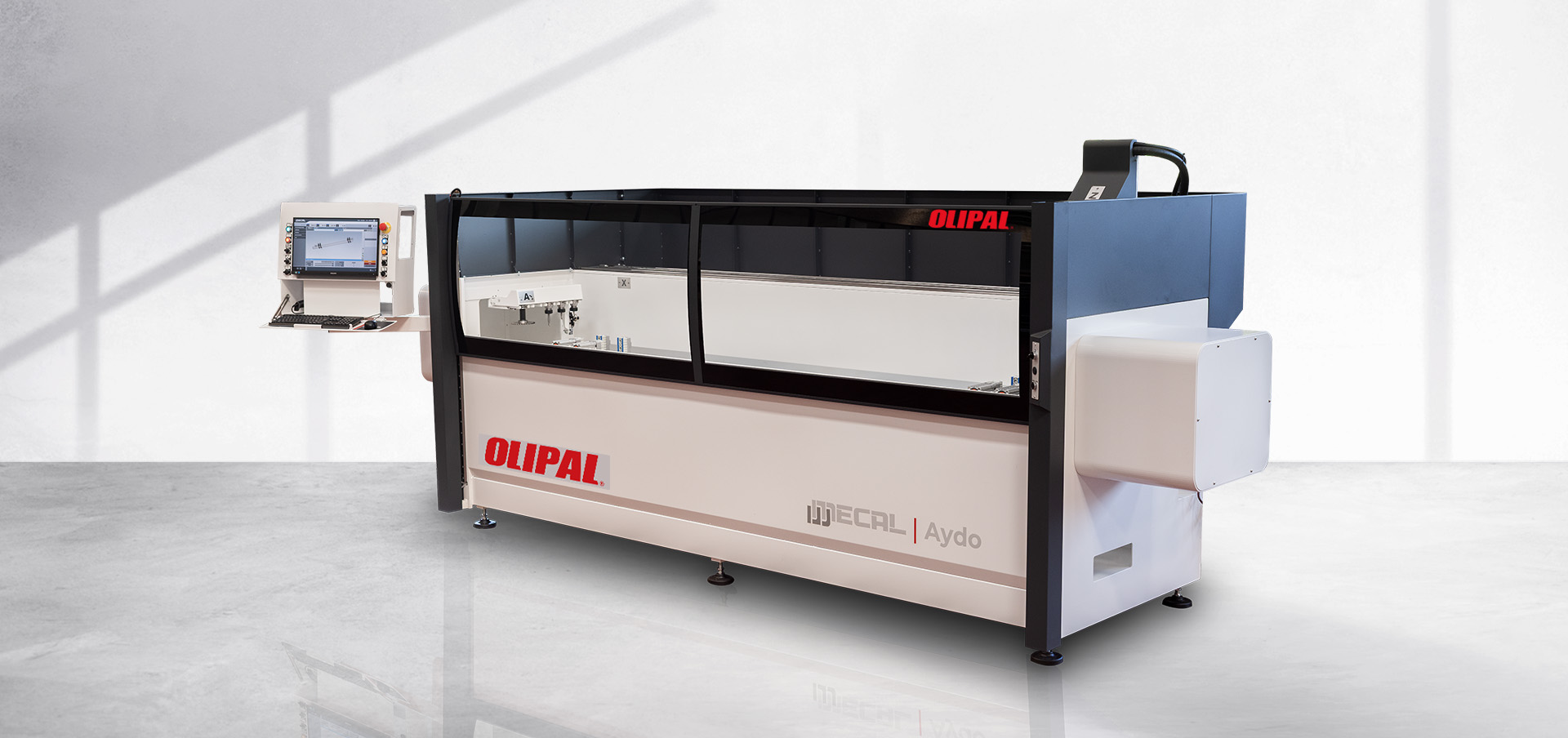

MC 319 Aydo
Centro de mecanização CNC 3 eixos + 1

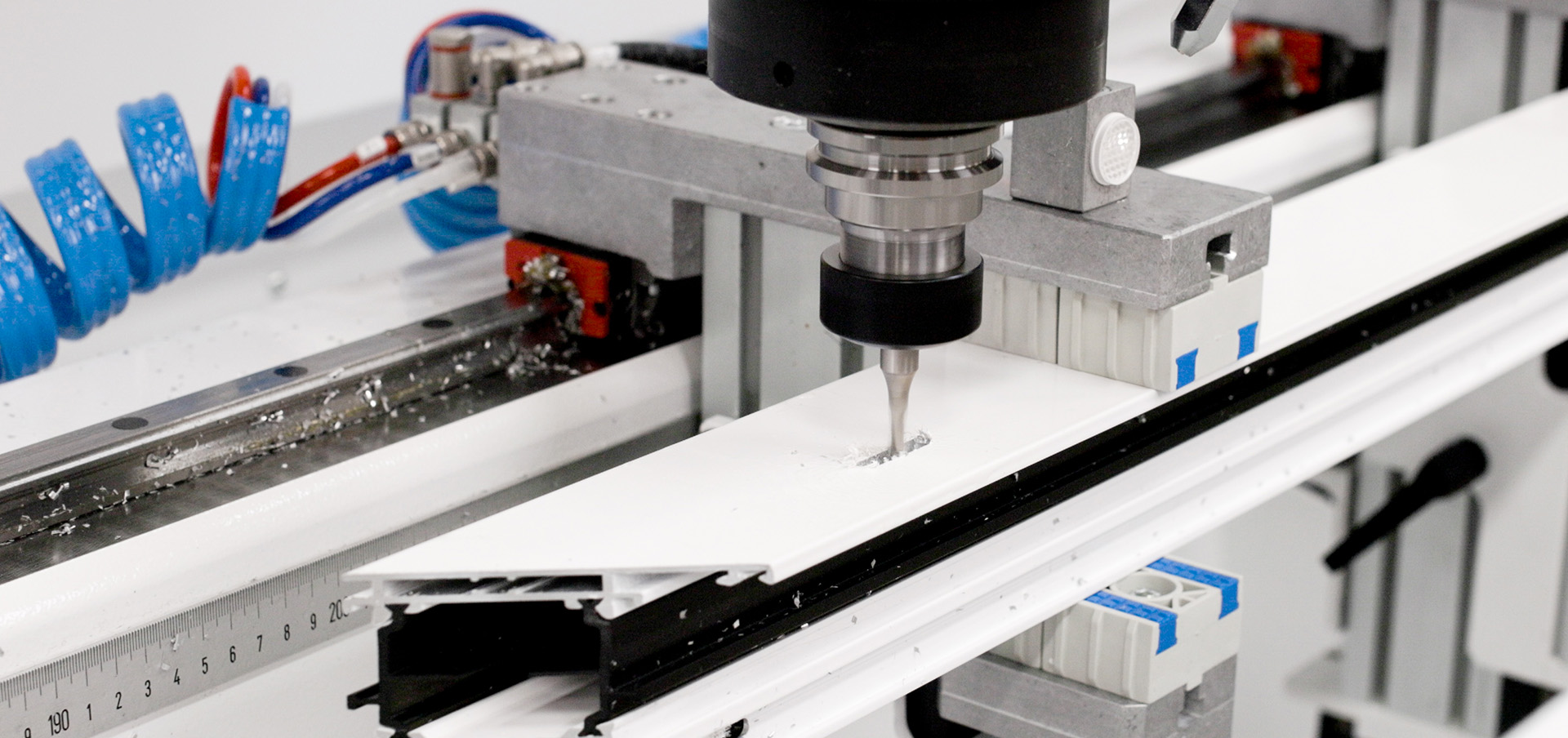

Centro de mecanização CNC compacto e robusto, equipado com eletromandril vertical, desenvolvido para a mecanização de perfis de alumínio, ligas leves e PVC. Com 3 eixos controlados por CNC e um eixo pneumático, permite realizar operações de furação, fresagem, roscagem e mecanização de extremidades com elevada precisão e flexibilidade. A rotação pneumática da mesa de trabalho, com posições a 0°, -90° e +90°, permite trabalhar diferentes faces do perfil e, com os acessórios adequados, aumentar ainda mais a sua versatilidade.
Equipado com um eletromandril de 3,8 kW e 20.000 rpm, magazine automático com capacidade para 5 ferramentas e velocidades de deslocação até 60 m/min, o MC 319 Aydo combina precisão, rapidez e produtividade, adaptando-se às diferentes necessidades de mecanização.
Armazém de Ferramentas
5 Posições

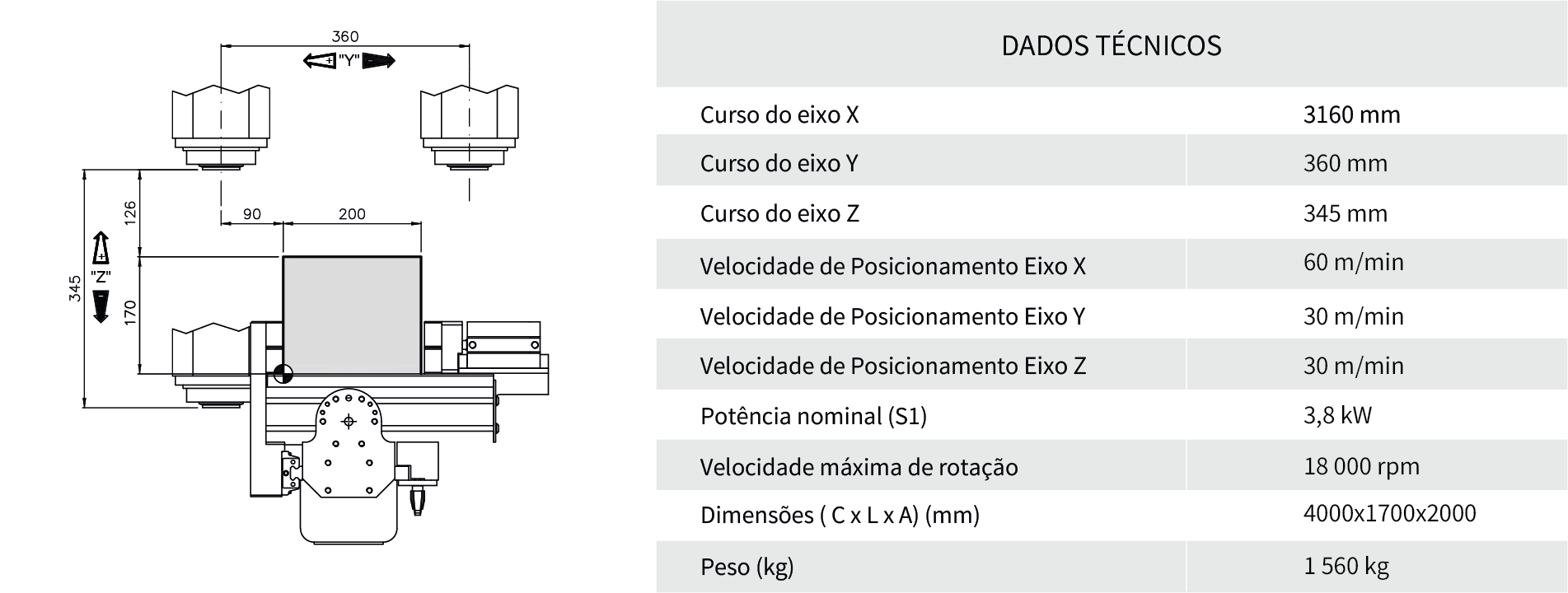

Secção de Trabalho
200 x 170 mm (Y x Z)
Rotação da Trave
± 90°
Perfis de alumínio, PVC e
ligas leves
Características Gerais
- Rotação pneumática da viga de fixação (eixo A) em três posições: 0°, -90° e +90°, permitindo a mecanização de três faces do perfil. São também possíveis posições intermédias através de batentes mecânicos.

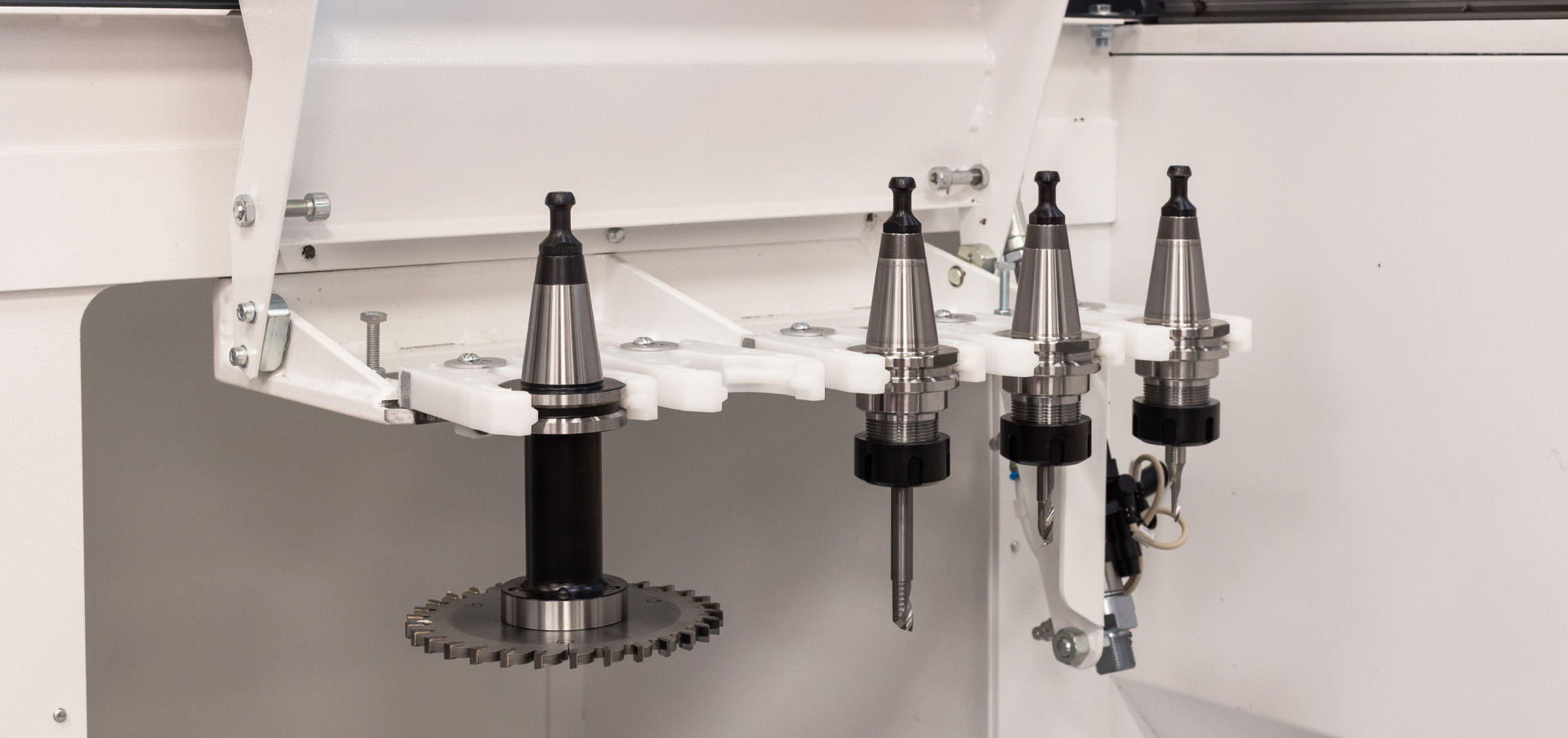

- Armazém de ferramentas de 5 posições, com troca automática de ferramentas, permitindo reduzir os tempos de preparação e aumentar a produtividade.
- Software gráfico 3D CadCam3D, com uma interface intuitiva e flexível, que permite uma programação rápida e simples das operações de mecanização. O sistema CAD Link externo, disponível como opção, permite reduzir significativamente os tempos de programação.

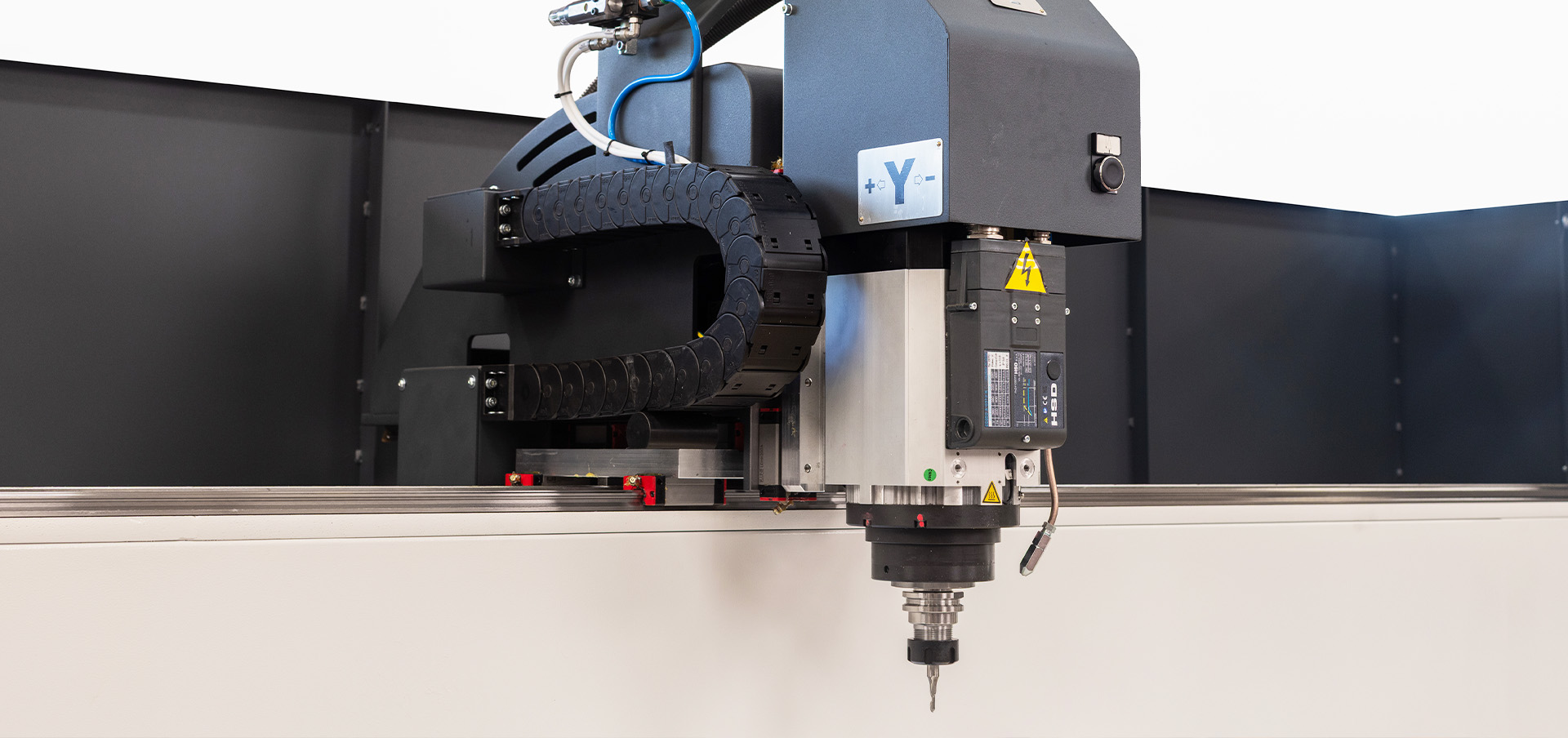

- Eletromandril refrigerado a ar, com 3,8 kW e 20.000 rpm, equipado com cone porta-ferramentas ISO 30, permitindo uma troca rápida de ferramentas.
- Mecanização de três faces do perfil através da rotação pneumática da viga. Com acessórios e ferramentas adequados, é possível realizar operações adicionais em diferentes faces do perfil.

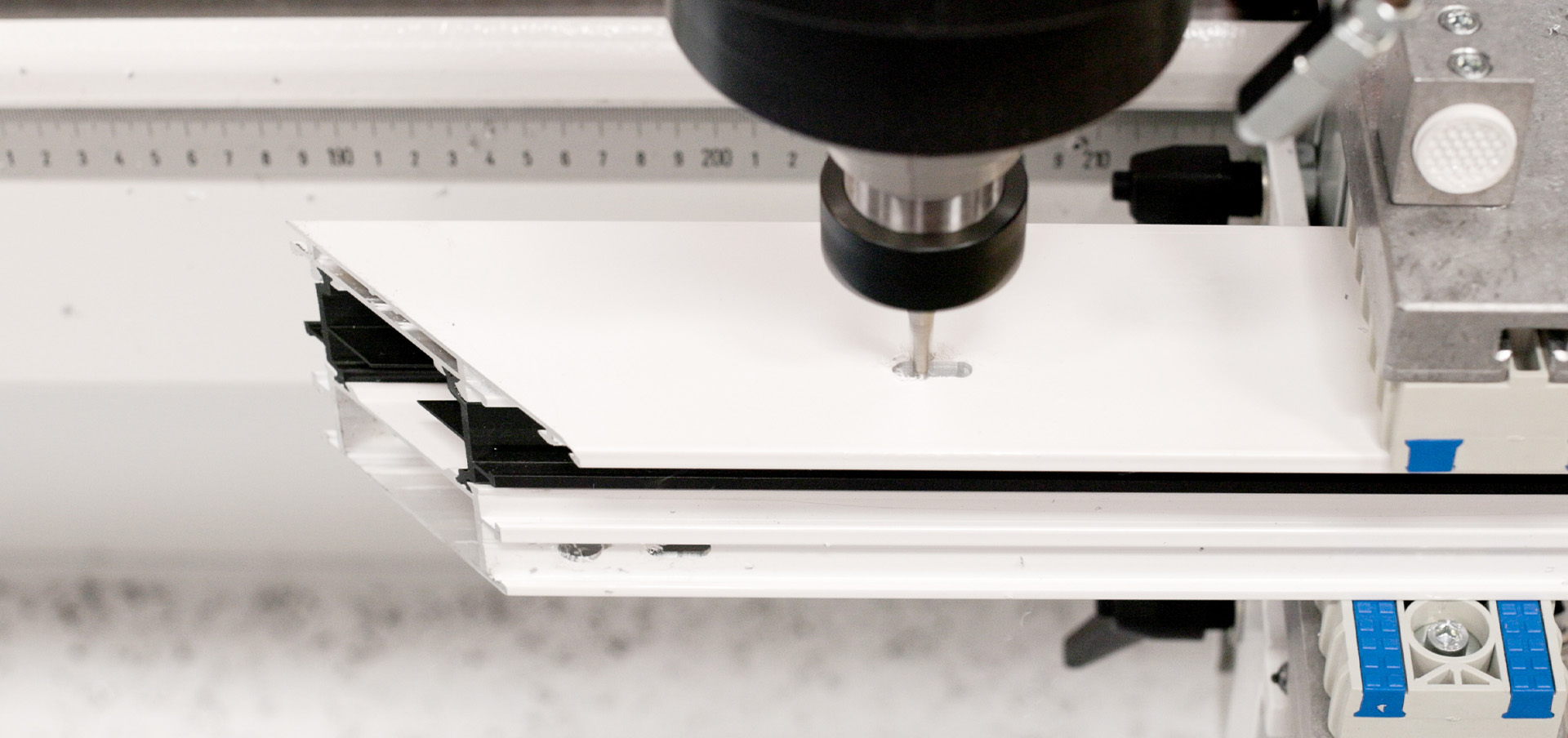

- Interpolação linear e circular nos três eixos X, Y e Z, permitindo realizar operações de furação, roscagem, fresagem e mecanização de extremidades com elevada precisão.

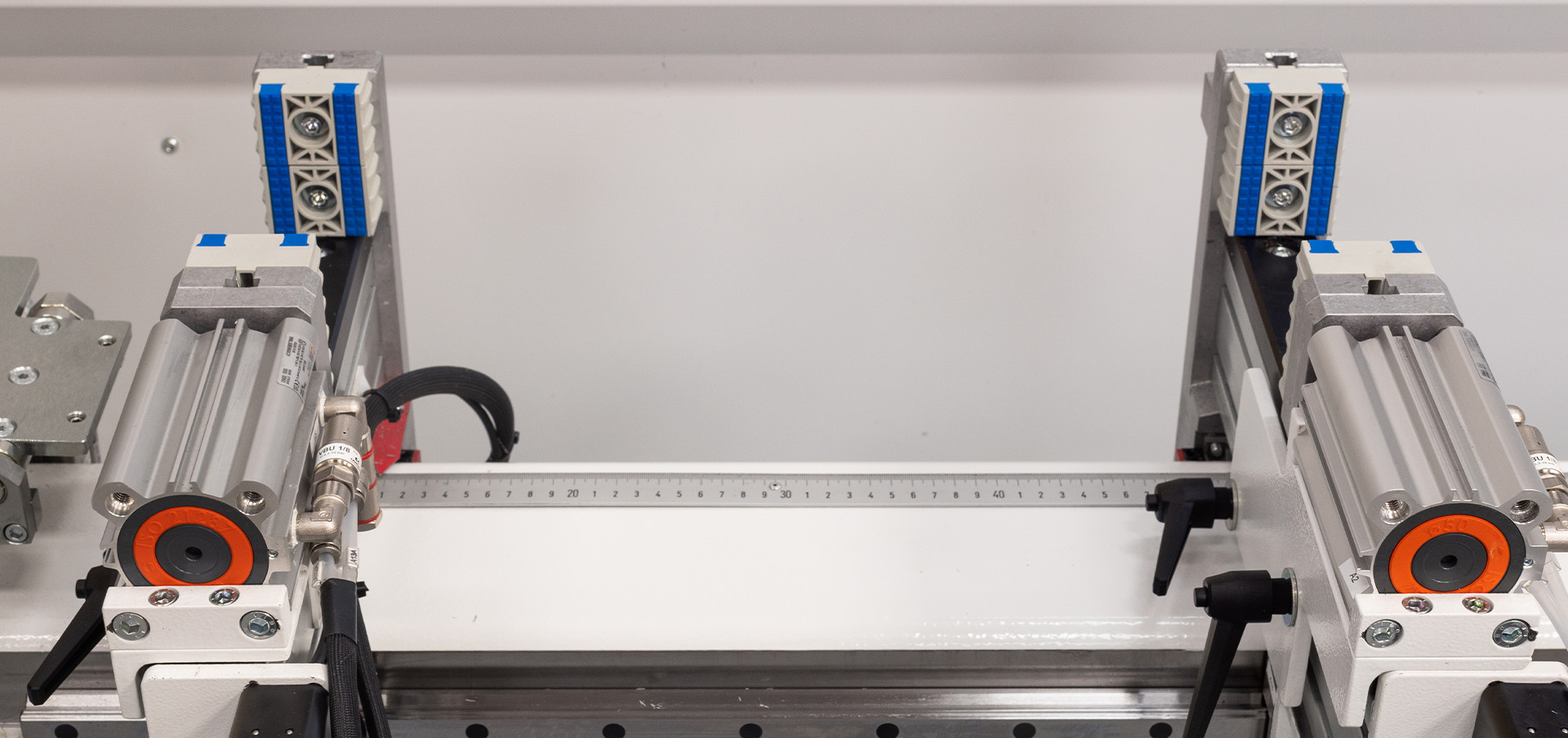

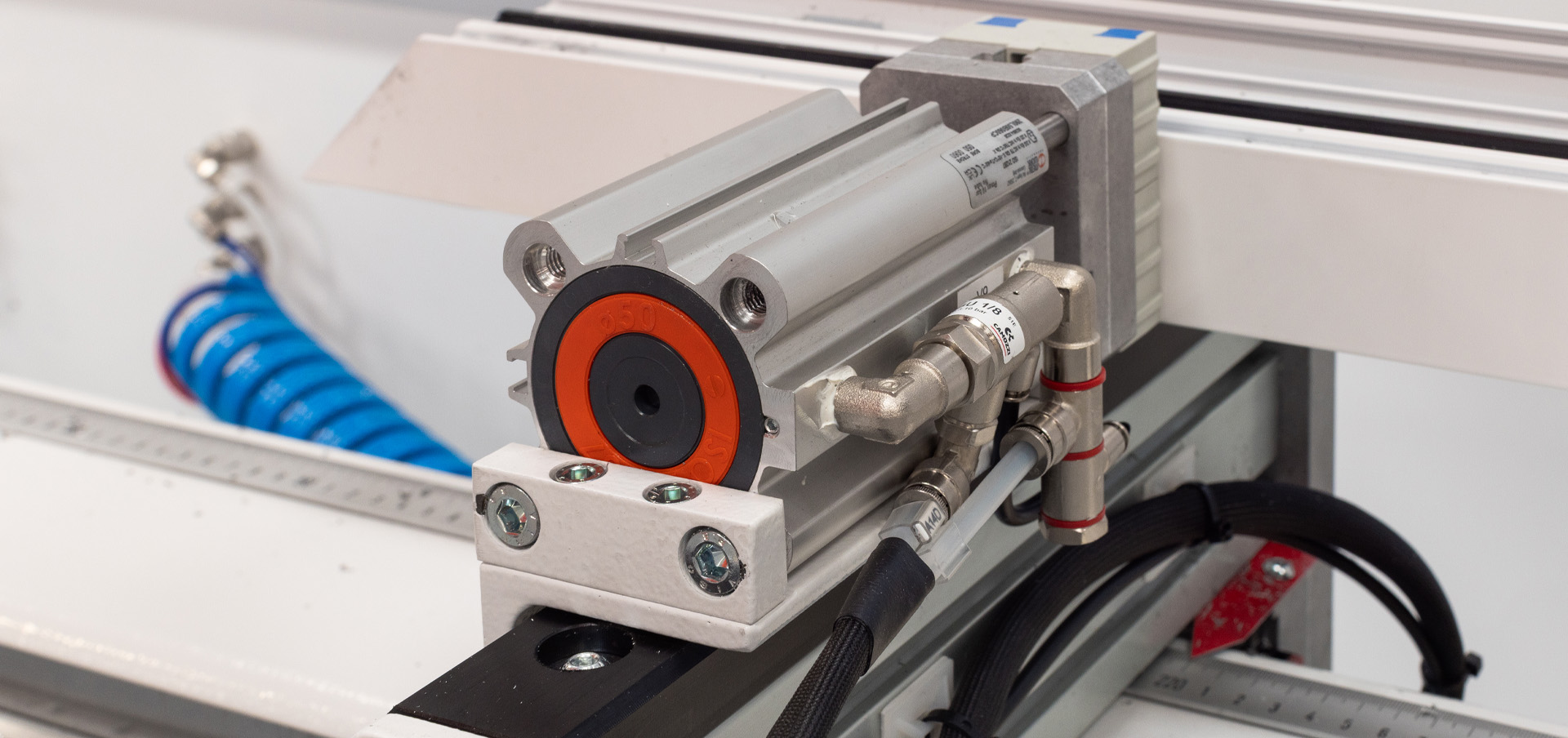

- Dois batentes de alinhamento de perfil, incluídos de série, que permitem posicionar perfis de diferentes comprimentos ou um único perfil ao longo de toda a área de trabalho.
Características Técnicas
| Alimentação elétrica | 400 V – 50/60 Hz – 3 ~ + N + PE |
| Potência total instalada | 5 kW |
|
Eletromandril |
3,8 kW 20.000 rpm |
| Cone porta-ferramentas | ISO 30 |
| Arrefecimento | A ar |
| Alimentação de ar comprimido | 7 bar |
| Consumo de ar | 330 Nl/min |
| Emissão de ruído (posição do operador) | |
| Nível sonoro contínuo equivalente (Leq) | 73,7 dB(A) |
| Armazém de ferramentas Tipo Nº de Ferramentas |
Fixo (esquerdo) 5 |
